Messanleitung für Raffrollo zur Montage am Fensterrahmen

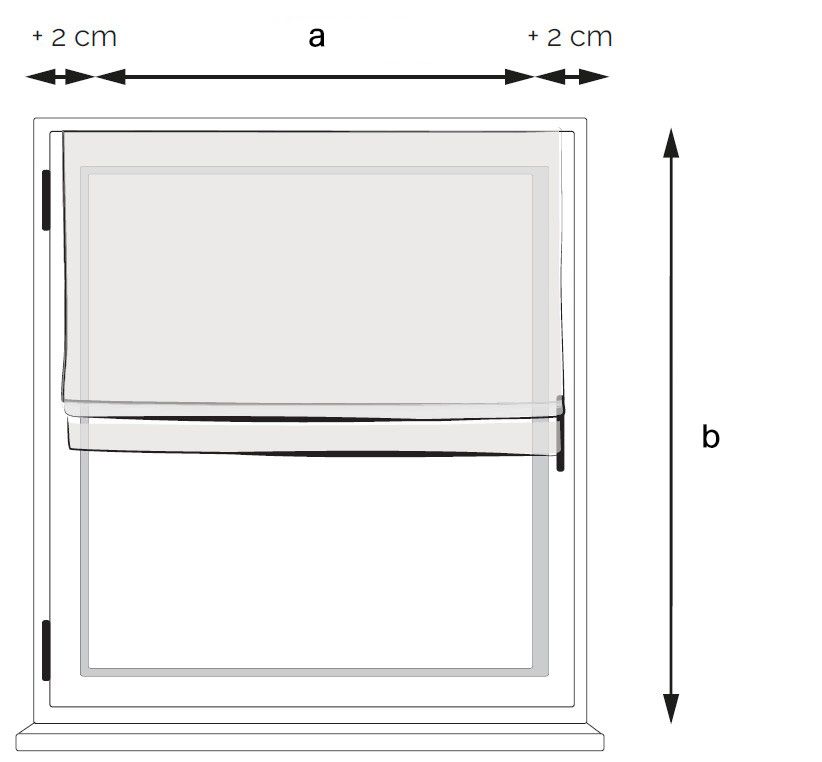

MESSANLEITUNG - MONTAGE AM FENSTERRAHMEN - MITHILFE DER KLEMMTRÄGER
Messen Sie das Fensterlicht aus und addieren Sie mindestens 2 cm auf jeder Seite hinzu. Berücksichtigen Sie bitte dabei, wo sich der Fenstergriff befindet. So erhalten Sie die richtige Breite für Ihr Raffrollo.
Mithilfe von beigelegten Schrauben werden die Kunststoffkappen an der Wand oder an der Decke montiert (je nach Breite des Rollos erden 2-5 Kappen benötigt). Beachten Sie bitte bei der Montage die anderen Elemente an der Schiene.
Die Höhe des Raffrollos ist die Höhe des Fensterflügels.
a = Breite des Glases inklusive Dichtung
b = Höhe des Fensterflügels

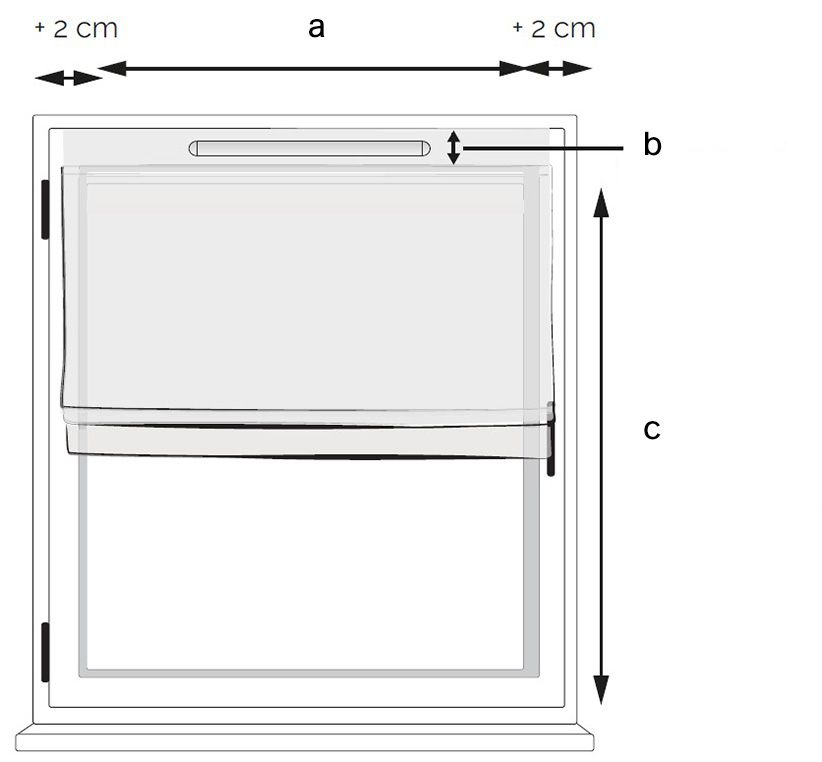

MESSANLEITUNG- MONTAGE AM FENSTERRAHMEN FÜR FENSTER MIT BELÜFTUNG - MITHILFE DER KLEMMTRÄGER
Messen Sie das Fensterlicht aus und addieren Sie mindestens 2 cm auf jeder Seite hinzu. Berücksichtigen Sie bitte dabei, wo sich der Fenstergriff befindet. So erhalten Sie die richtige Breite für Ihr Raffrollo.
Die Länge errechnet sich aus der Fensterflügel bis zum Boden oder Fensterbrett, minus Höhe des Fensterfalzlüfters.
Die Höhe dieser Klemmträger ist regulierbar.
a = Breite des Glases inklusive Dichtung
b = Höhe des Fensterfalzlüffters
c = Höhe des Fensterflügels - Höhe des Fensterfalzlüffters
