Montage eines Rollos

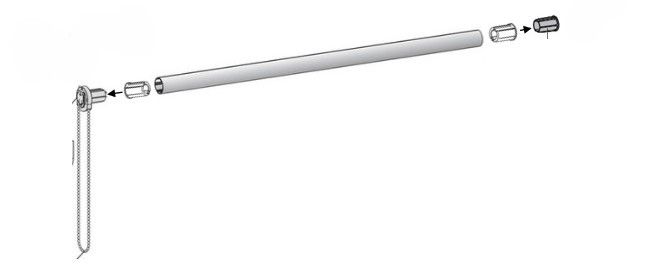

Das Rollo mit aufgerolltem Stoff und der Steuermechanismus werden als separate Bauteile geliefert. Vor der Montage des Steuermechanismus in der Rollowelle ist die gewünschte Bedienseite festzulegen.
Der Steuermechanismus ist gemäß der Abbildung bis zum Anschlag in die Rollowelle einzuschieben. Eine zusätzliche Justierung ist nicht erforderlich. Bei Unklarheiten beachten Sie bitte die Montagehinweise in der Abbildung.

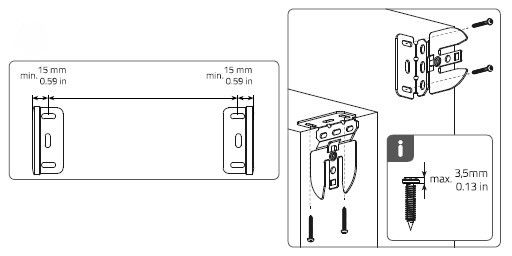

1. Befestigung von Metallhalterungen
Vor der Montage sind die Bohrpunkte entsprechend zu markieren.
Achten Sie darauf, für die jeweilige Oberfläche geeignete Befestigungsdübel zu verwenden. Befestigungsdübel sind nicht im Lieferumfang enthalten.

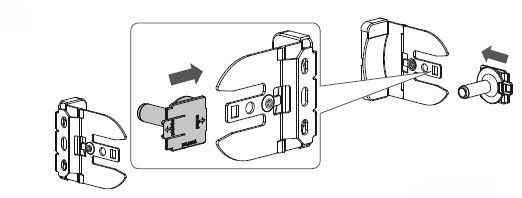

2. Montage von Schraubenabdeckkappen
Die Kunststoffkappen müssen auf die montierten Befestigungshalterungen geschoben und eingerastet werden, bis die Elemente deutlich sitzen.
3. Montage der Wellenbefestigung
Zuerst muss die Seite ohne Steuermechanismus montiert werden. Die Rollowelle muss in die zuvor montierte Halterung eingeschoben werden.

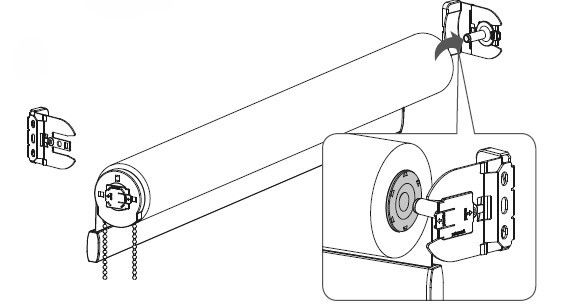

4. Montage der Rollowelle
Zuerst muss die Seite ohne Steuermechanismus montiert werden. Die Rollowelle muss in die zuvor montierte Halterung eingeschoben werden.

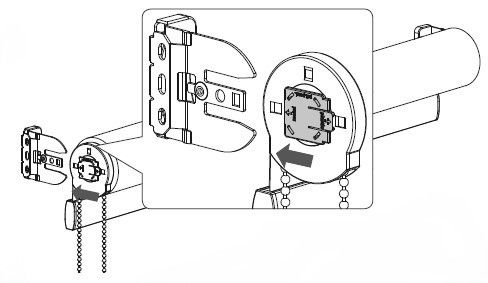

Anschließend muss die Welle von der anderen Seite bis zum korrekten Einrasten in die Halterung gedrückt werden.

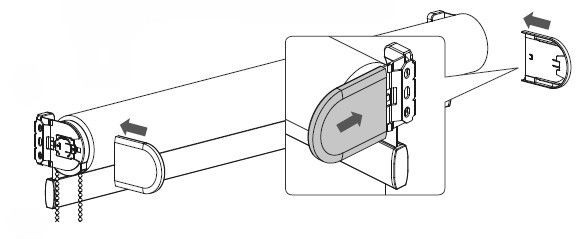

5. Anbringen der Abdeckkappen für Befestigungshalterungen
Nach dem korrekten Einsetzen der Welle müssen die Kunststoffkappen der Befestigungshalterungen aufgesetzt werden, indem man sie von vorne bis zum vollständigen Einrasten einschiebt.
6. Montage des Gewichts oder der Kettenführung
An der Steuerkette sollte ein Gewicht angebracht oder in geeigneter Höhe die im Lieferumfang enthaltene Kettenführung an der Wand befestigt werden.

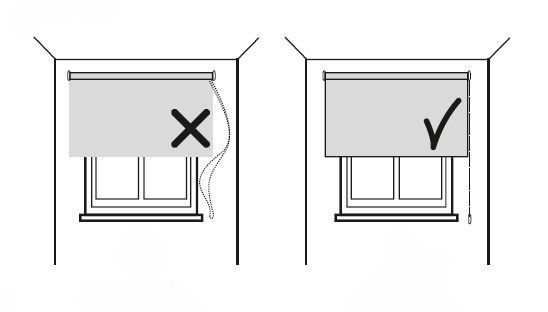

7. Montagekontrolle
Nach Abschluss der Montage sollte die Funktion des Rollos durch Herunterlassen und Hochziehen des Stoffes überprüft werden. Die Steuerkette sollte senkrecht hängen und die Jalousie sollte sich reibungslos bewegen lassen.

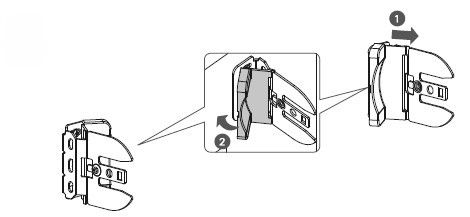

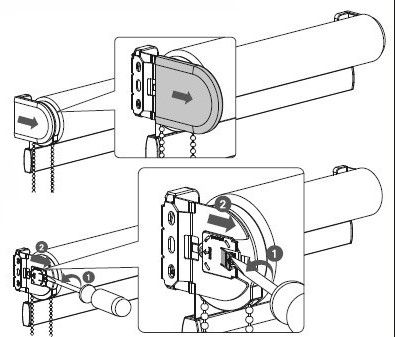

8. Demontage des Rollos
Zuerst müssen die Abdeckkappen der Befestigungshalterungen entfernt werden. Anschließend muss das Rollo ausgeklinkt werden, indem das Sicherungselement (flaches Kunststoffelement an der Seite des Rollos) vorsichtig, z. B. mit einem flachen Schraubendreher, zurückgebogen und gleichzeitig das Rollo aus der Halterung herausgezogen wird. Diese Tätigkeit muss vorsichtig durchgeführt werden, um den Mechanismus und die Befestigungselemente nicht zu beschädigen.
