Montage Und Waschanleitung Des Raffrollos Für Dachfenster

1. Montage der Halterungen für Kassette

Messen Sie und markieren sorgfältig die Positionen der Schraubenlöcher oberhalb der Fensternische (Abb. A). Der Mindestabstand von der Oberkante der Nische beträgt 10 cm. Bohren Sie die Löcher für die Schrauben. Je nach Art der Wand müssen Sie eventuell geeignete Dübel verwenden (Abb. B). Schrauben Siedie Halterungen an die Wand (Abb. C).

2. Montage der Seitenleisten

Bohren Sie auf jeder Seite der Fensternische zwei Dübellöcher im Abstand von genau 17 mm vom Rand der Nische (Abb. D). Schrauben Sie dann die Halterungen für Seitenleisten an die Wand an (Abb. E). Drücken Sie die Seitenleisten mit leichtem Druck gegen die Wand und rasten Sie sie in die angeschraubten Halterungen ein (Abb. F). Die Oberkanten der Seitenleisten sollten so hoch sein, dass sie dann auf der angebrachten Kassette aufliegen.

3. Befestigung der Schienenleiste zur Halterung

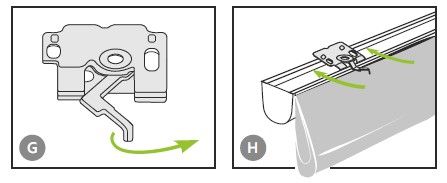

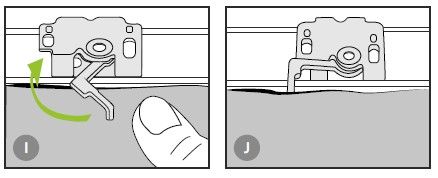

Öffnen Sie die Verriegelung (Abb. G). Positionieren Sie die Kassette an der Halterung. Legen Sie die Kassette leicht von oben ein, indem Sie sie zur Wand drücken (Abb. H). Schließen Sie die Verriegelung (Abb. I). Richtig befestigtes Raffrollo (Abb. J)

4. Befestigung des Raffrollos

Verbinden Sie die Gleiter (in den Seitenleisten drinnen) mit den Plastikringen (auf der Rückseite des Raffrollos) mithilfe von mitgelieferten "S"- Haken (Abb. K).

5. Montage der Kettenführung

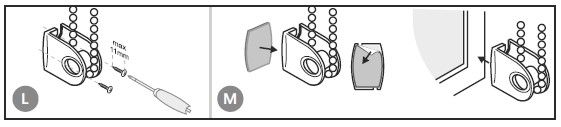

Montieren Sie die Kettenführung, so dass die Kette straff und sicher gehalten wird. Benutzen Sie für die Montage Schrauben (Abb. L) oder doppelseitiges Klebeband (Abb. M).
